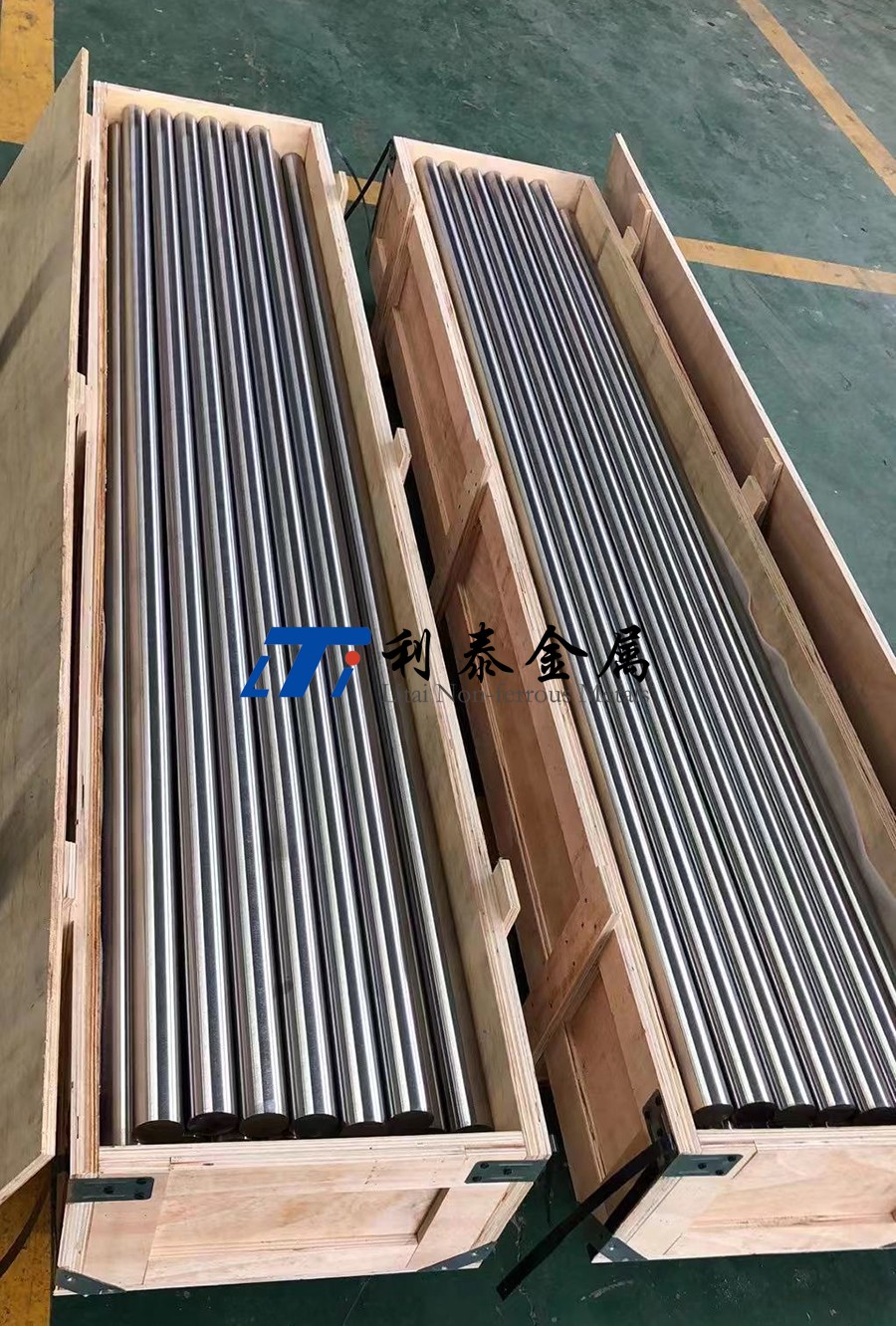

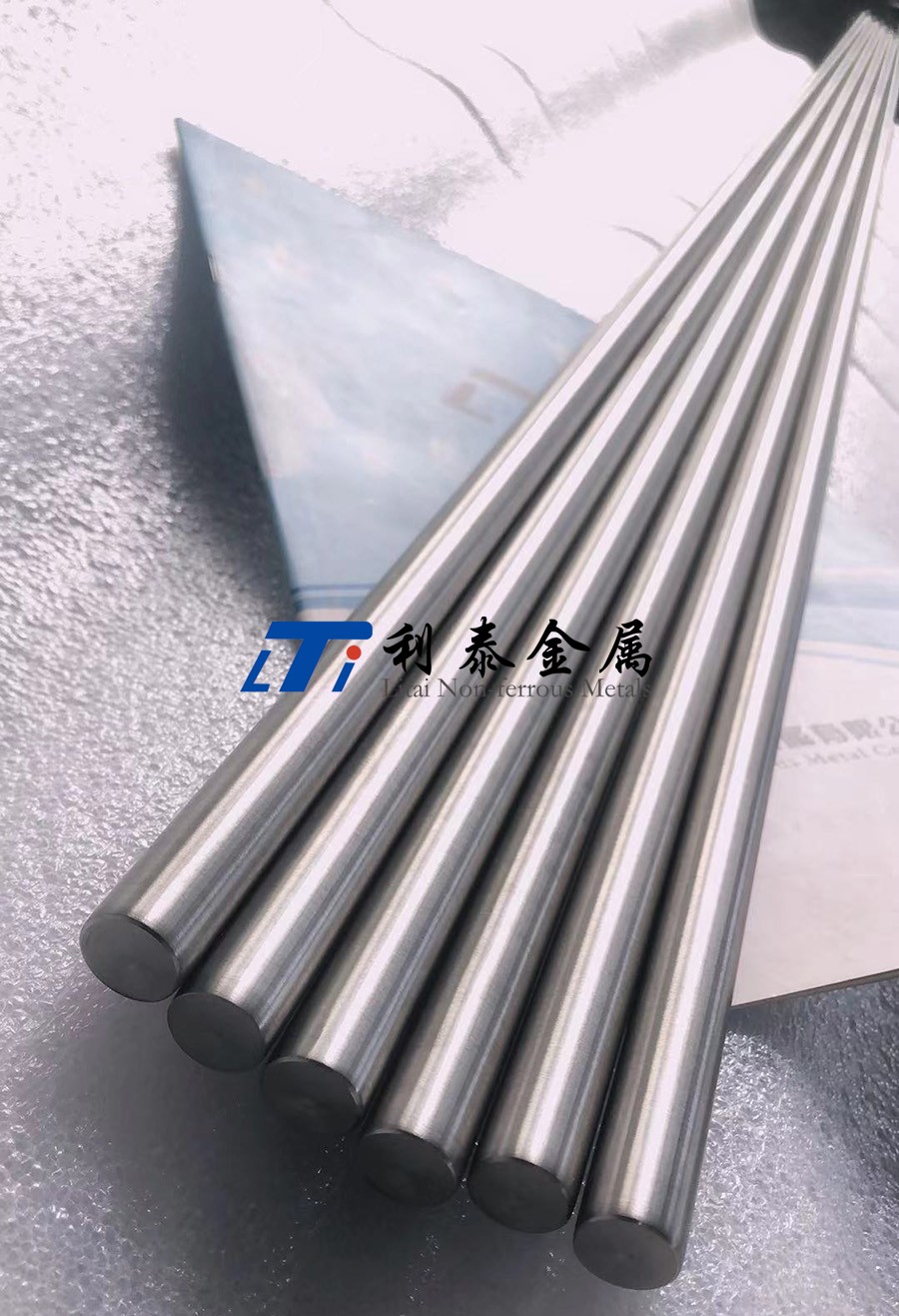

TB3鈦合金棒

詳細(xì)描述

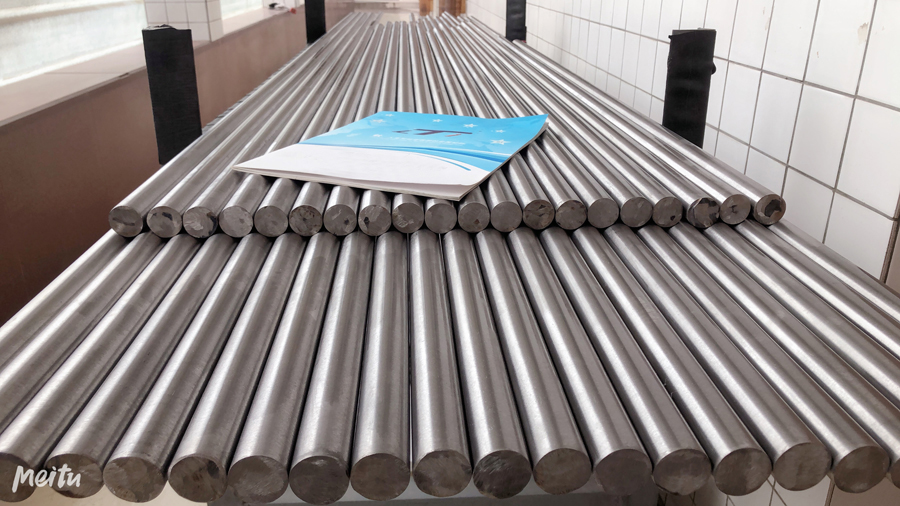

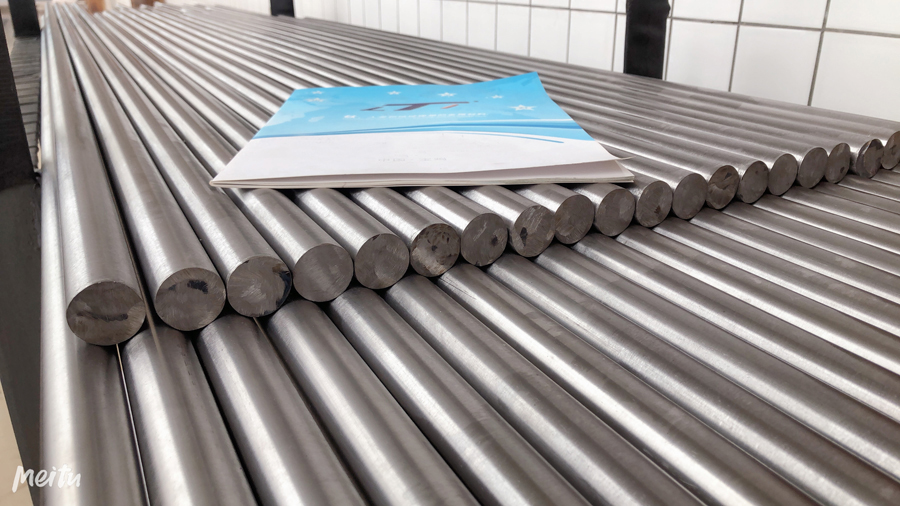

產(chǎn)品名稱：鈦合金棒、鈦棒

牌號：TB3

現(xiàn)貨規(guī)格：φ2.0--17mm×L1000--4000mm

交貨狀態(tài)：退火態(tài)M 熱加工狀態(tài)R 冷加工狀態(tài)Y(退火，超生波探傷)。

執(zhí)行標(biāo)準(zhǔn)：GB/T2965,GB/T3620.1,ASTM B348,AMS4928。

1、TB3簡介

TB3合金是一種可熱處理強化的亞穩(wěn)定β型鈦合金。該合金的主要特點是在固溶處理狀態(tài)具有優(yōu)異的冷成形性能，其冷鐓比(Df/DQ)可達(dá)2.8；在固溶時效狀態(tài)強度與斷裂韌度的匹配較好。同α-β型合金相比，該合金的密度較高和抗高溫蠕變能力較低。

TB3合金適合于制造航空航天緊固件。鉚釘是在固溶處理狀態(tài)下使用，長期工作溫度為200℃以下，螺栓則在固溶時效狀態(tài)下使用，長期工作溫度為300°C以下。

2、TB3技術(shù)標(biāo)準(zhǔn)

GB/T 3620.1—1994《鈦及鈦合金牌號和化學(xué)成分》

GB/T 3620.2—1994《鈦及鈦合金加工產(chǎn)品化學(xué)成分及成分允許偏差》

GJB 2219 —1994《緊固件用鈦及鈦合金棒（線）材規(guī)范》

HB 6732—1993《航空緊固件用TB3鈦合金棒（線）材》

Q/XB 1509—1996 《TB3鈦合金棒材》

3、TB3鈦合金化學(xué)成分

TB3應(yīng)用概況與特殊要求

由TB3合金棒（絲）材冷鐓制造的緊固件（包括螺栓、螺母及鉚釘），已在航空、航天產(chǎn)品上獲得較多應(yīng)用，用其制作的電爆閥及彈性元件也已分別在航天和民用行業(yè)應(yīng)用。該合金固溶時效狀態(tài)可以在300℃以下長期工作。

4、TB3零件熱處理工藝

螺栓的熱處理在真空爐內(nèi)進(jìn)行，爐內(nèi)絕對壓強不應(yīng)高于0.09Pa，抗拉強度為1100MPa的冷鐓螺栓強化熱處理工藝為：700°C±10℃，15-30min，爐冷到550℃，16h，爐冷到200℃，出爐空冷。

5、TB3使用建議

建議在各種型號的飛機和航天器上選用TB3合金冷鐓制造的鉚釘、螺栓和螺釘?shù)染o固件。該合金也可用作彈性元件。
