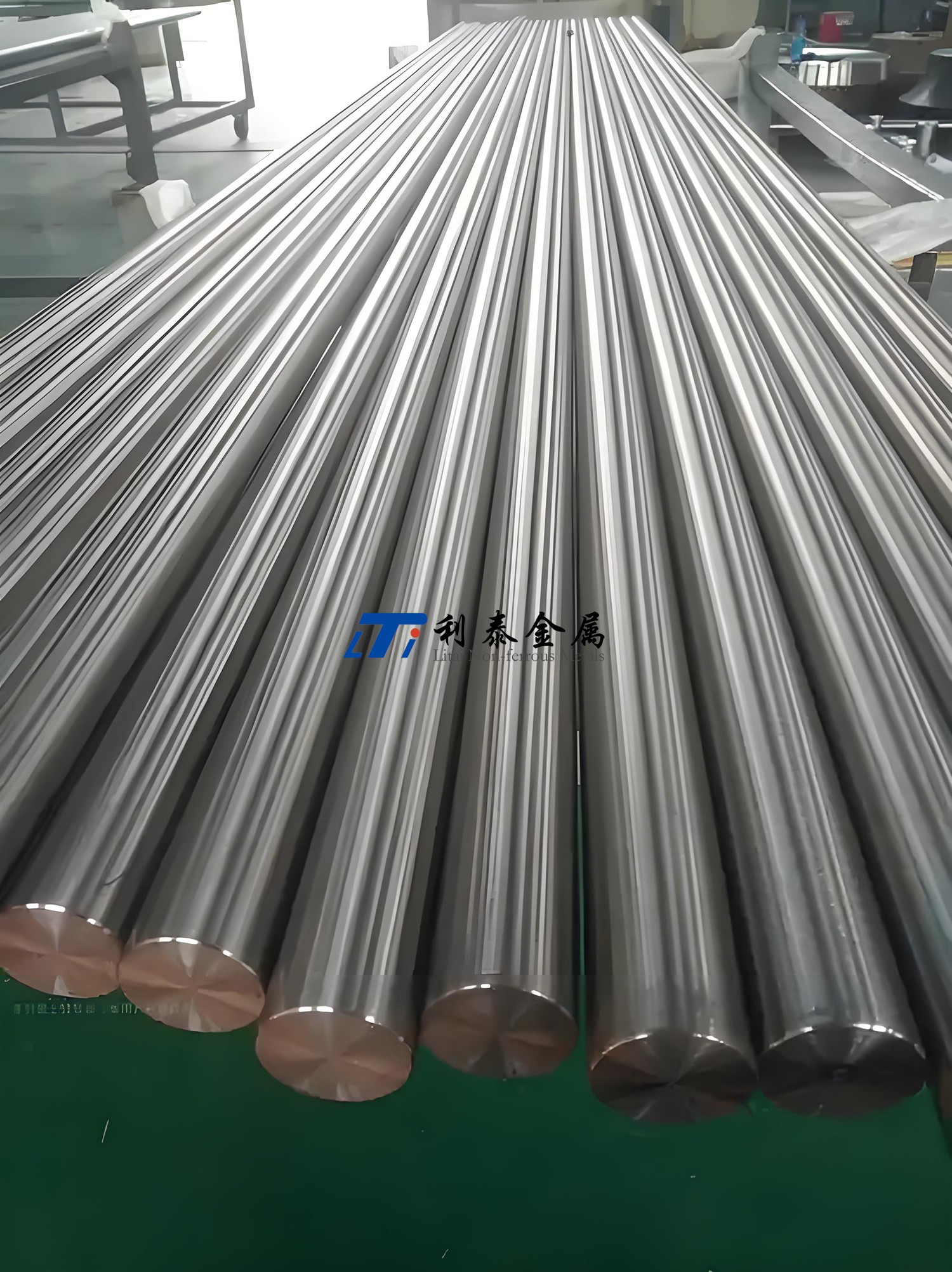

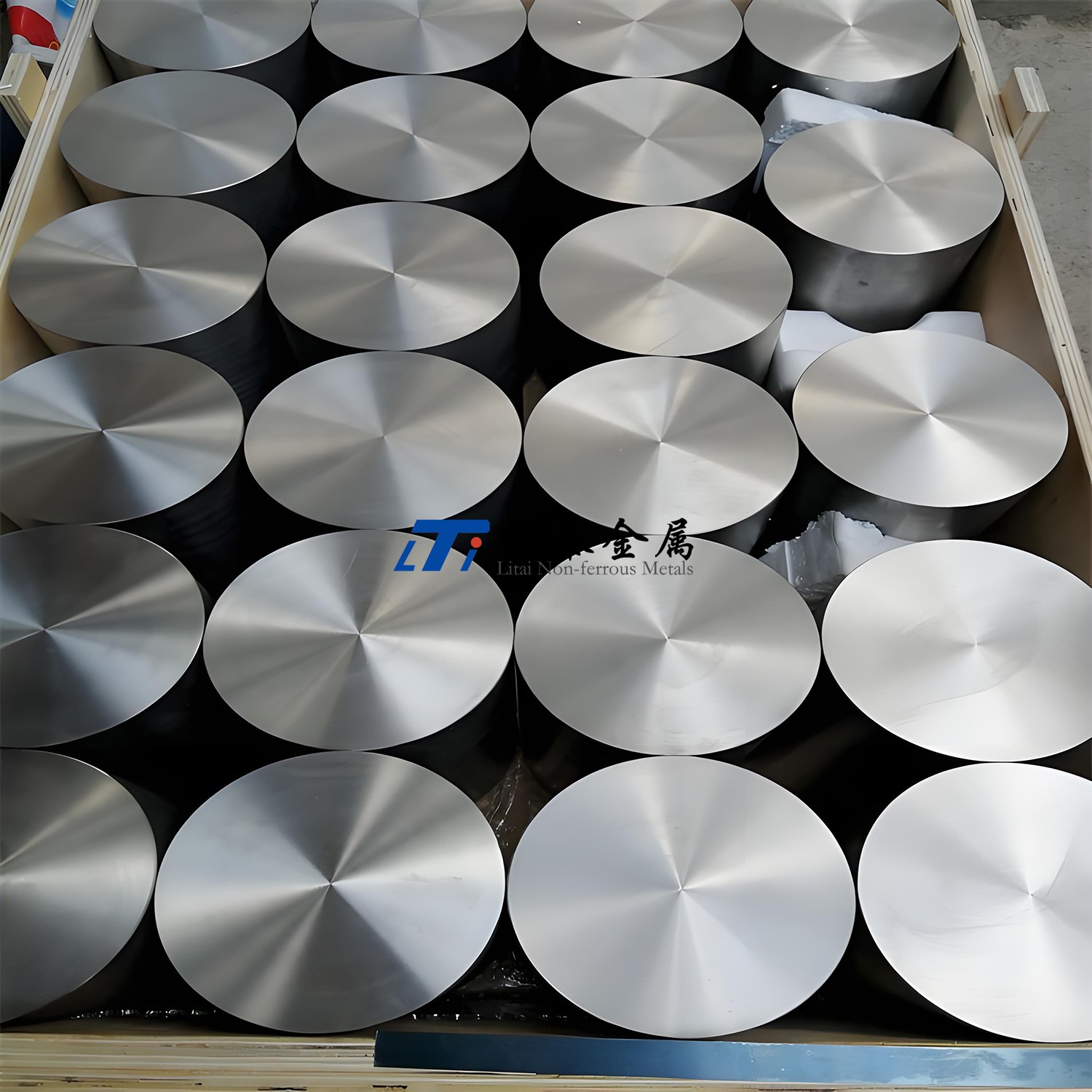

航空承力部件用Ti55531鈦合金棒

詳細描述

概述

Ti55531（Ti-5Al-5Mo-5V-3Cr-1Zr）是國際航空主流近β型超高強高損傷容限鈦合金，由俄VSMPO與空客聯合開發，國內已實現大規格棒材穩定量產，β相變點約870℃，密度4.65g/cm3，長期穩定服役溫度≤300℃；經標準固溶時效處理后抗拉強度可達1250～1350MPa、屈服強度1150～1250MPa，斷裂韌性≥80MPa?m1/2，兼具超高淬透性、大截面性能均勻、高周疲勞優異、抗應力腐蝕開裂、輕量化優勢，綜合性能顯著優于Ti-10V-2Fe-3Al、TC4、TA15等傳統鈦材。航空承力部件專用Ti55531鈦棒專門面向飛機超大截面起落架、機身高載連接、發動機吊掛、主承力框、高應力接頭等循環交變重載工況，可替代300M超高強鋼實現整機減重25%～30%，同時規避高強鋼氫脆、腐蝕、疲勞裂紋快速擴展缺陷；該牌號同步覆蓋航天導彈、深海高壓、重載特種機械領域，但不同應用場景在純凈度、探傷等級、熱處理制度、組織管控、尺寸精度上存在分級差異，伴隨大飛機、寬體客機、新一代軍機量產，Ti55531大規格棒材市場需求持續擴容，增材制造、表面復合強化、低成本熔煉鍛造為核心發展方向。

一、定義

航空承力部件用Ti55531鈦合金棒，是以0級高純海綿鈦、Al-Mo-V-Cr-Zr多元中間合金為原料，經三次VAR真空自耗電弧熔煉、β區高溫開坯、α+β兩相區多火次大變形鐓拔精鍛、精密固溶時效（STA）強化處理制成，直徑Φ20～400mm、定尺2～6m，組織為雙態等軸初生α+彌散針狀次生α+β基體，間隙元素、非金屬夾雜、織構各向異性嚴格分級管控，100%全流程無損探傷，滿足民航適航、國軍標航空主承力件嚴苛考核，適配起落架超大截面鍛坯、機身重載連接接頭、發動機吊掛、主承力框等高交變應力、高損傷容限服役條件的近β型超高強鈦合金圓棒；區別于航天、深海、通用機械工業級Ti55531棒，航空承力版在純凈度、探傷靈敏度、晶粒均勻性、力學性能波動范圍上執行最高管控等級。

二、材質

（一）化學成分（質量分?jǐn)?shù)%）

（二）材質核心特性

合金相體系：近β型鈦合金，β穩定元素Mo、V、Cr總含量高，淬火后可保留大量亞穩β相；熱處理后析出納米次生α相實現彌散強化，可通過固溶溫度精準調控初生α相占比（5%～30%），靈活匹配強度、韌性、疲勞平衡；無高溫蠕變優勢，僅適用于300℃以下常溫/中溫承力結構。

合金元素作用機理

Al：固溶強化，提升基體強度與抗氧化能力；

Mo、V、Cr：強β穩定元素，大幅提升淬透性，保障Φ400mm超大截面棒材心部與表層性能均勻，抑制應力腐蝕開裂；

Zr：細化原始β晶粒，弱化鍛造織構，降低力學各向異性，提升斷裂韌性與裂紋擴展阻力。

純凈度分級邏輯：航空承力件為特級管控，嚴格限制H、O間隙元素，避免起落架、主承力件在交變載荷下發生氫致微裂紋；航天導彈次之；深海、通用機械放寬氧、氫上限，側重成本與耐海水腐蝕。

標準合格組織形態：航空專用雙態組織，初生等軸α占比15%～25%，次生α針細小均勻、無連續晶界α膜；晶粒度ASTM5～7級，杜絕粗大魏氏組織、帶狀偏析、中心疏松，降低疲勞失效風險。

三、性能特點

（一）力學性能（航空固溶時效STA標準態）

（二）物理與服役性能

物理性能：密度4.65g/cm3，較300M高強鋼輕30%；熱導率14.2W/(m?K)，低熱傳導降低裝配熱應力；無磁性，不干擾機載導航、電磁傳感器；彈性模量約112GPa，變形匹配機身鈦/鋁復合結構。

耐腐蝕性能：耐大氣鹽霧、機場除冰液、雨水介質，抗氯離子應力腐蝕能力遠優于300M鋼；常溫海水耐蝕良好，但300℃以上高溫腐蝕性能衰減，不適用于500℃高溫工況。

核心工藝使用性能

超大淬透性：國內鈦合金頂尖優勢，Φ400mm大截面棒材心部、表層力學性能差≤50MPa，完美適配起落架大截面鍛件；

鍛造成型性：α+β區間熱加工窗口寬，可鍛制復雜異形接頭、整體框類鍛坯；

機加工特性：強度高、導熱差，需專用硬質合金刀具、低切削速度、充足冷卻，易粘刀，加工成本高于普通鈦合金；

焊接性能：熔焊后接頭強度下降明顯，航空主承力件優先采用整體鍛造成型，少焊接結構。

四、執行標準

（一）國內國標/航標/軍標

GB/T2965-2018《鈦及鈦合金棒材》：尺寸公差、表面質量、基礎力學通用標準；

GJB2218A《航空鈦合金棒材》：軍機主承力件強制驗收，包含探傷、間隙元素、高周疲勞專項要求；

GJB2744A《航空鈦合金鍛件》：棒材鍛造成起落架、框梁后的成品驗收規范；

HB7716《航空鈦合金棒材表面與尺寸精度》：民航適航配套尺寸、粗糙度分級；

GB/T3620.1/2：鈦合金牌號與化學成分偏差標準。

（二）國際航空專用標準（民航C919、寬體機采用）

AMS4984《Ti55531航空用棒材與鍛件》：空客、波音統一供貨標準，規定固溶時效、探傷、斷裂韌性指標；

ISO5832-11：航空結構用近β鈦合金通用技術規范。

（三）其他領域?qū)?biāo)標準（僅工業級參考）

NB/T47010（承壓裝備）、EJ/T核用鈦材、SY/T油氣鈦材，管控寬松，不滿足航空適航取證要求；寶雞鈦企專用企標Q/BT005-2024《航空承力Ti55531大規格棒材》細化起落架專用分級指標。

五、加工工藝

（一）完整核心工藝路線

高純0級海綿鈦+多元中間合金→精準配料壓制電極→三次VAR真空自耗電弧熔煉→鑄錠車削扒皮、坯料初檢→β相區高溫開坯鍛造→多火次α+β兩相區大變形鐓拔精鍛→棒材粗車去除氧化皮與表面缺陷→精密固溶時效STA強化熱處理→矯直、精車/外圓研磨→100%UT超聲波+PT滲透無損檢測→力學、金相、疲勞、腐蝕抽樣全檢→真空防潮包裝，出具適航級質保文件MTR

（二）關鍵工序工藝參數

熔煉工序：真空度≤5×10?3Pa，強制三次重熔；鑄錠最大直徑Φ640mm，消除Cr、Zr、Mo元素宏觀偏析，嚴控夾雜、氣孔，航空級不允許二次熔煉供貨。

鍛造工序（決定組織均勻度）

β區開坯：980～1030℃保溫2～3h，單火次變形量≥70%，破碎粗大鑄態柱狀晶；

α+β兩相區精鍛：850～950℃區間（航空最優加工窗口），3～5火次反復鐓拔，總變形量≥60%，終鍛溫度≥800℃，弱化鍛造織構、降低各向異性；規避低溫鍛造產生帶狀組織。

固溶時效熱處理（航空承力件核心強韌化工藝）

固溶：840～860℃保溫1.5～2h，油冷/強風冷，保留15%～25%初生等軸α，形成過飽和亞穩β基體；

時效：500～560℃保溫6～8h，空冷，析出納米級針狀次生α相，實現強度、韌性、疲勞最優匹配；

嚴禁高溫β退火（僅航天高韌件使用），β退火強度下降100MPa以上，無法滿足起落架重載需求。精加工：航空承力坯尺寸公差±0.2～±0.6mm，密封、裝配基準面Ra≤0.8μm；普通工業級公差放寬至±0.8～1.2mm。

六、關鍵技術

三次VAR低偏析高純?nèi)蹮捈夹g(shù)：多元β穩定元素耦合配比控制，抑制Cr、Mo宏觀偏析，航空級H≤0.008%、O≤0.15%，消除超大截面心部疏松、夾雜缺陷；

兩相區多火次梯度鍛造織構調控技術：分段控溫、多向鐓拔，弱化棒材縱向/橫向力學性能各向異性，保障起落架全截面性能均勻；

大截面棒材均勻淬透熱處理技術：匹配850℃中溫固溶+分級時效制度，解決Φ400mm超大截面心部淬透不足難題，表層與心部抗拉強度波動≤50MPa；

雙態組織精準調控技術：鎖定初生α占比15%～25%，杜絕連續晶界α薄膜，大幅提升斷裂韌性與抗疲勞裂紋擴展能力，滿足民航適航損傷容限考核；

航空級分級無損檢測技術：100%超聲波UT探傷（Φ0.8mm平底孔當量）+全支PT表面滲透；每批次強制檢測拉伸、KIC斷裂韌性、高周疲勞、應力腐蝕，工業通用級僅UTΦ1.0mm抽檢；

低應力精密機加工與表面防護技術：低速切削、專用鈦合金冷卻介質，加工后去應力處理，配套陽極氧化/微弧氧化提升表面抗疲勞、耐鹽霧能力。

七、加工流程

配料壓制電極：0級高純海綿鈦，精準配比Al-Mo-V-Cr-Zr中間合金，混料后液壓壓制致密長電極，減少熔煉氣孔、雜質源頭；

三次真空電弧熔煉：VAR爐連續三次重熔，消除成分偏析；鑄錠冷卻后整體車削扒皮，去除表面疏松、氧化層；

β高溫開坯鍛造：鑄錠加熱至980～1030℃大變形開坯，破碎粗大鑄態組織，制成均質方形中間坯；

α+β多火次精鍛制棒：坯料分段控溫850～950℃反復鐓拔，逐步鍛軋至目標直徑圓棒，充分細化晶粒、均勻組織；

粗加工除缺陷：車床去除鍛造氧化皮、表面折疊、微裂紋，統一外徑尺寸，消除表層組織缺陷；

固溶時效強化熱處理：中溫固溶油冷+中溫長效時效，精準調控雙態組織，實現超高強度與高損傷容限匹配；

精密矯直與研磨：熱處理后校正彎曲，裝配基準外圓精磨，控制尺寸公差與表面光潔度，適配起落架、接頭精密鍛造加工；

全支無損探傷檢測：超聲波內部缺陷探傷+滲透表面微裂紋檢測，不合格坯料隔離返工或報廢；

多維度性能抽樣驗證：每批次取樣做室溫拉伸、300℃高溫拉伸、斷裂韌性KIC、10?周疲勞、鹽霧應力腐蝕、金相高低倍組織分析，民航機型額外增加適航第三方復檢；

標識真空包裝入庫：單獨標注航空承力專用、熱處理狀態、探傷等級、批次力學報告、適航證書，真空密封防潮防污染。

八、具體應用領域（航空承力部件重點）

（一）起落架超大截面承力件

選用Φ180～400mm超大規格Ti55531航空棒鍛造成起落架主支柱、作動筒筒體、輪軸、轉向接頭；服役承受飛機起降巨大沖擊載荷、交變彎曲、機場鹽霧除冰液腐蝕，替代傳統300M高強鋼，整機減重25%以上，徹底解決高強鋼氫脆、疲勞裂紋快速擴展問題，適配C919、寬體民航客機、新一代軍機主起落架。

（二）機翼?機身高載連接區

Φ80～220mm中規格棒鍛制機翼根接頭、翼梁對接耳片、機身-機翼連接框；長期承受氣動升力帶來循環交變拉壓載荷，要求高損傷容限，微小裂紋不會瞬間斷裂，滿足民航適航安全標準，是機翼承力連接核心坯料。

（三）發動機吊掛高載承力件

中小規格Φ60～160mm棒加工鍛造發動機吊掛主梁、懸掛接頭、緩沖支座；服役環境含發動機輻射300℃高溫、持續振動、燃油水汽復合腐蝕，Ti55531高溫強度保持率高、抗疲勞，規避鋁合金剛度不足、合金鋼偏重缺陷。

（四）安裝系統高載承力件

機載液壓、飛控系統重載安裝支座、大型承力銷軸、鎖扣鍛坯；多向交變載荷集中區域，依靠Ti55531超高屈服強度抵抗塑性變形，提升機載設備長期運行穩定性。

（五）機身主承力框、對接框

大規格Φ120～300mm棒鍛制機身中段主承力框、機身分段對接環形框；承受機艙增壓、機動飛行扭轉彎曲載荷，雙態組織高韌性抑制裂紋擴展，大幅降低機身結構檢修頻次。

（六）艙門高應力接頭

艙門鉸鏈支座、鎖塊承力鍛件；飛機起降、開關艙門循環沖擊載荷集中部位，依托Ti55531高疲勞極限，延長艙門結構服役壽命。

（七）起落架周邊高應力接頭

起落架收放作動接頭、減震器連接耳片、機身側支撐接頭；交變沖擊+鹽霧腐蝕復合工況，抗應力腐蝕開裂性能顯著優于高強鋼，杜絕接頭環境失效風險。

九、與其他領域用Ti55531鈦合金棒多維度對比

（一）核心對比總表

（二）分領域差異文字說明

航天/導彈/重載空間用Ti55531棒：純凈度、探傷、晶粒度標準高于航空，分為高強STA型與β退火高韌型，適配太空真空、-196～300℃寬溫域、瞬時超高過載；但無鹽霧應力腐蝕強制考核，單批次批量小、定制化強，不適合飛機長期交變腐蝕工況。

船舶/深海高壓承力用Ti55531棒：核心考核常溫海水、氯離子長期腐蝕，服役溫度＜200℃，無高溫強度、斷裂韌性硬性指標；采用二次熔煉降低成本，探傷抽樣檢測，強度低于航空STA態，無法用于飛機起落架重載沖擊場景。

高端通用機械/特種裝備用Ti55531棒：工業最低管控等級，二次熔煉供貨，間隙元素、探傷、組織全面放寬，僅滿足常溫機械靜載、低頻次循環載荷；無抗應力腐蝕、高周疲勞考核，嚴禁用于航空載人承力部件。

航空承力部件專用Ti55531棒：全維度管控最均衡嚴苛，兼顧超大截面淬透、交變疲勞、鹽霧應力腐蝕、損傷容限四大核心指標，配套民航適航完整質保體系，是Ti55531牌號綜合性能、可靠性天花板級產品。

十、未來發展新領域（發展方向）

新一代寬體客機、重型軍機起落架國產化替代

擴大Φ400mm以上超大型Ti55531棒量產能力，優化熔煉鍛造工藝降低批次性能波動，全面替代進口VSMPO棒材，適配國內大飛機系列量產交付。

航空增材制造專用Ti55531細晶棒坯

開發Φ3～10mm精密均質細晶棒材，作為等離子增材、電弧增材制造原料，一體化打印復雜起落架接頭、發動機吊掛異形件，省去大型模鍛模具，縮短生產周期、降低單件制造成本。

復合強化Ti55531棒材（TiB原位復合材料）

在Ti55531基體引入微量TiB晶須，進一步提升彈性模量、耐磨性、高周疲勞性能，用于飛控系統重載銷軸、高頻振動接頭，拓展高頻交變工況應用邊界。

輕量化軍用運輸機、艦載機全機承力結構普及

替代機身傳統300M鋼、TC4鈦材，用于艦載機起落架、機翼重載接頭、艦載設備掛載支架，兼顧減重、耐海洋鹽霧、抗甲板沖擊多重需求。

航空液壓系統超高壓重載閥體、柱塞坯料

依托Ti55531超高屈服強度與耐液壓介質腐蝕，開發航空35MPa以上高壓液壓核心部件，替代高強鋼杜絕內泄漏、腐蝕失效。

低成本短流程制備工藝產業化

開發電子束冷床熔煉替代部分VAR工序、近凈成形鍛造工藝，在不降低航空級純凈度與探傷標準前提下，壓縮加工火次、降低材料損耗，解決大規格Ti55531棒材成本偏高痛點。

高空長航時無人機重載機身結構

大型貨運無人機、高空偵察無人機主承力框、機翼連接鍛件，利用Ti55531高比強度提升整機載荷、延長續航時間。
